随着电力电子技术向高频、高压、高功率密度方向演进，传统的硅（Si）基绝缘栅双极型晶体管（IGBT）逐渐逼近其材料物理极限。碳化硅（SiC）作为第三代宽禁带半导体材料的代表，凭借其卓越的材料特性——包括3倍于硅的禁带宽度、10倍的临界击穿电场强度以及3倍的热导率——正在重塑功率变换器的设计范式。然而，SiC器件极高的开关速度（dv/dt 和 di/dt）使得传统的换流回路设计面临前所未有的电磁学挑战。寄生电感与电容不再是次要因素，而是决定系统成败的关键参数。

倾佳电子杨茜从电磁场理论的本源出发，深度剖析电力电子换流回路的物理本质，并结合基本半导体（BASIC Semiconductor）等前沿厂商的SiC模块（如Pcore™2 ED3系列）及驱动方案，全面阐述SiC应用中面临的电压过冲、米勒效应（Miller Effect）、寄生导通及电磁干扰（EMI）等挑战，并详细论述通过Si3N4 AMB先进封装、低电感回路设计及有源米勒钳位（Active Miller Clamp）驱动技术所带来的解决方案与巨大机会。

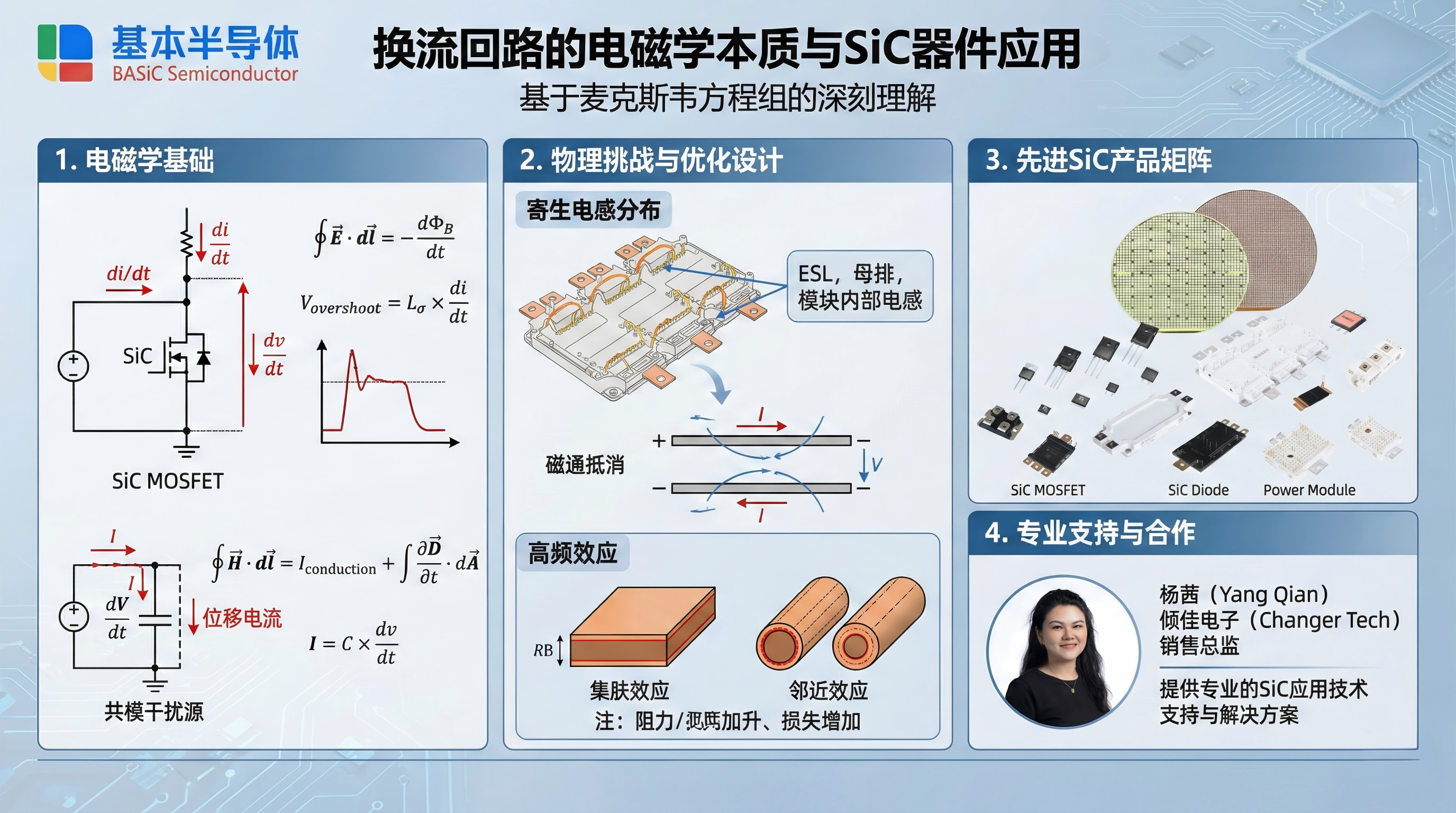

第一章换流回路的电磁学本质

电力电子变换器的核心在于能量的断续控制，而这一过程通过开关器件的导通与关断来实现。在微观时间尺度下，电流路径的切换（换流）并非瞬时完成，而是受到电磁场物理定律的严格约束。理解换流回路的电磁学本质，是掌握SiC器件应用关键的前提。

1.1 麦克斯韦方程组在换流回路中的映射

在低频应用中，电路通常被简化为集总参数模型（Lumped Parameter Model），但在SiC器件高达数十MHz的开关瞬态频率分量下，必须回归到麦克斯韦方程组（Maxwell's Equations）来理解电路行为。

1.1.1 法拉第电磁感应定律与电压过冲

法拉第定律指出，闭合回路中磁通量的变化率会在回路中产生感应电动势（EMF）：

∮E⋅dl=−dtdΦB=−dtd∫SB⋅dA

在电力电子换流回路中，当SiC MOSFET关断时，回路电流以极高的速率（di/dt）下降。根据法拉第定律，回路中的寄生电感（Lσ）将感应出一个反向电动势以阻碍电流的变化。这个感应电动势叠加在直流母线电压上，形成电压过冲（Voltage Overshoot）：

Vovershoot=Lσ×dtdi

对于SiC器件，其di/dt可达数kA/μs（例如BMF540R12MZA3模块在测试中显示出极高的开关速度），即便仅有几纳亨（nH）的杂散电感，也会产生数百伏的电压尖峰，直接威胁器件的击穿电压安全裕量。这揭示了换流回路“电感”的本质——它是回路磁场能量存储能力的度量，且与其几何包围面积直接相关。

1.1.2 安培环路定律与位移电流

安培定律描述了电流与磁场的关系，麦克斯韦引入的位移电流项对于理解SiC的高频EMI至关重要：

∮H⋅dl=Iconduction+∫S∂t∂D⋅dA

在SiC MOSFET高速开关过程中，漏源电压（VDS）发生剧烈变化，产生极高的dv/dt（可超过100 V/ns）。这一快速变化的电场在绝缘介质（如散热器绝缘片、模块基板）中产生显著的位移电流（Displacement Current, I=C⋅dv/dt）。这种位移电流不依赖于导体物理连接，而是通过寄生电容耦合，成为共模（Common Mode, CM）电磁干扰的主要源头 9。

1.2 寄生电感的物理构成与分布

换流回路的寄生电感并非单一元件，而是分布在整个电流路径中，包括：

电容器内部电感（ESL）： 取决于电容的卷绕结构和引脚方式。

母排与连接器电感： 由直流母线的几何形状和长度决定。

功率模块内部电感： 包含端子、键合线（Bonding Wires）、DBC铜层路径等。

根据能量定义，电感与磁场储存的能量相关：W=21LI2。为了减小电感，本质上是要减小单位电流产生的磁场能量。这导出了“磁通抵消”的设计原则：在叠层母排（Laminated Busbar）中，正负极导体紧密贴合，流过相反方向的电流，其产生的磁场相互抵消，从而大幅降低回路电感。

1.3 高频下的集肤效应与邻近效应

SiC应用中的高频谐波分量使得导体的有效电阻不再是直流电阻。

集肤效应（Skin Effect）： 高频电流倾向于流向导体表面，导致有效截面积减小，电阻增加。

邻近效应（Proximity Effect）：在紧密相邻的导体（如模块内部的多根键合线或叠层母排）中，相邻导体的磁场会挤压电流分布，使其集中在导体的一侧。

这些效应不仅增加了导通损耗，还改变了回路的阻抗特性，影响振荡的阻尼系数。

第二章 SiC功率模块的技术演进与性能优势

SiC器件的引入不仅仅是材料的更替，更是对功率半导体性能边界的拓展。通过对比Si IGBT，可以清晰地看到SiC模块带来的代际跨越。

2.1 SiC MOSFET与Si IGBT的物理机制对比

Si IGBT（绝缘栅双极型晶体管）是双极型器件，依靠少数载流子注入来降低导通电阻（电导调制效应）。然而，在关断时，这些积聚的少数载流子必须复合或被抽取，导致了不可避免的“拖尾电流”（Tail Current）。这一拖尾电流是造成IGBT关断损耗（Eoff）的主要原因，且随着温度升高而恶化。

相比之下，SiC MOSFET是单极型器件，依靠多数载流子导电。其关断过程仅涉及结电容的充放电，不存在拖尾电流。

开关损耗： 根据基本半导体（BASIC Semiconductor）的资料，SiC模块消除了拖尾电流，关断损耗显著降低。例如，在同等工况下，SiC模块的关断损耗可比IGBT降低70%以上。

导通特性： SiC材料的高临界击穿场强允许使用更薄的漂移层，从而在给定的耐压下实现极低的导通电阻（RDS(on)）。

温度稳定性： 传统Si器件的损耗随温度升高急剧增加，而SiC MOSFET的RDS(on)随温度变化较小。例如，BMF540R12MZA3模块在25∘C时的典型RDS(on)为2.2 mΩ，而在175∘C时约为5.03 mΩ（上桥数据），这种温升特性远优于硅器件。

2.2 BASIC Semiconductor ED3系列模块的性能突破

以基本半导体的Pcore™2 ED3系列（如BMF540R12MZA3）为例，其采用了第三代SiC芯片技术，体现了SiC模块的具体性能优势：

高频能力： 低开关损耗允许极高的开关频率，从而减小无源元件（电感、电容）的体积，提升系统功率密度。

反向恢复优化： 模块内部集成了SiC肖特基二极管（SBD）或优化了体二极管性能，实现了“零反向恢复”特性，大幅降低了开通损耗（Eon）。

应用仿真对比： 在三相桥两电平逆变拓扑和Buck拓扑的仿真中，SiC模块在效率和温升控制上均显著优于同规格IGBT模块。

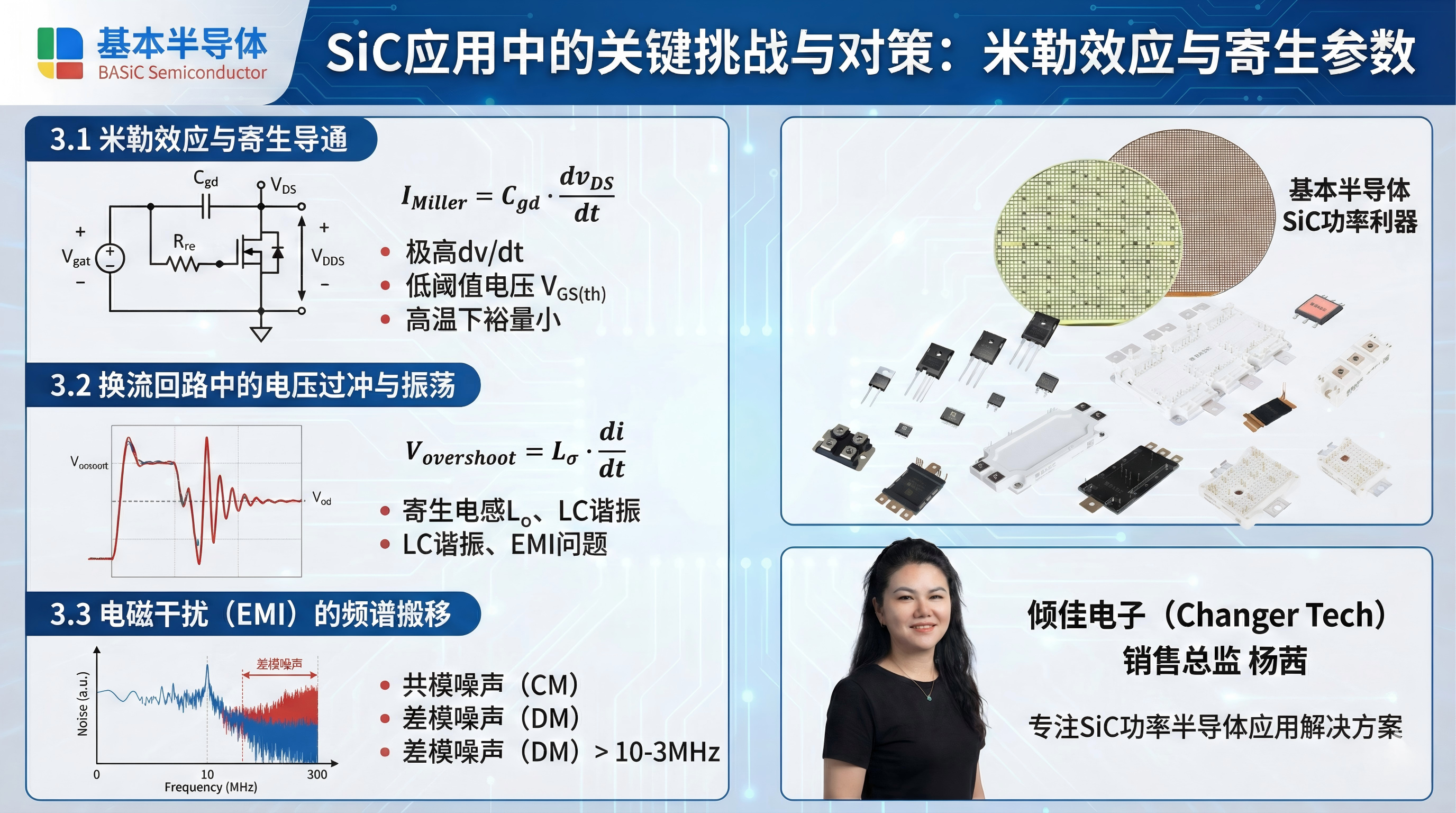

第三章 SiC应用中的关键挑战：米勒效应与寄生参数

尽管SiC优势明显，但其“理想开关”的特性（极快的dv/dt和di/dt）使得电路中的寄生参数效应被放大，带来了一系列应用挑战。

3.1 米勒效应（Miller Effect）与寄生导通

米勒效应是SiC驱动设计中最棘手的问题之一，源于MOSFET栅极与漏极之间的寄生电容（Cgd，也称米勒电容）。

3.1.1 作用机理

在半桥拓扑中，当上管（S1）快速开通时，下管（S2）承受的漏源电压（VDS2）在极短时间内从低电平上升到母线电压。这个巨大的dv/dt（可达50-100 V/ns）作用在下管的Cgd上，产生位移电流IMiller：

IMiller=Cgd⋅dtdvDS

该电流流经下管的栅极回路阻抗（包括内部栅极电阻Rg(int)和外部驱动电阻Rg(ext)），在栅极产生感应电压：

VGS,induced=IMiller⋅(Rg(int)+Rg(ext))

如果VGS,induced超过了下管的栅极阈值电压（VGS(th)），下管将发生“寄生导通”（Parasitic Turn-on），导致上下管直通（Shoot-through），引发巨大的电流冲击和损耗，甚至烧毁器件。

3.1.2 SiC的特殊敏感性

SiC MOSFET相比IGBT更容易受此影响：

低阈值电压： BMF540R12MZA3的典型VGS(th)在25∘C时仅为2.7V。更严重的是，SiC的VGS(th)具有负温度系数，在175∘C时可降至约1.85V 。这意味着高温下发生误导通的裕量极小。

高dv/dt： SiC的开关速度远快于IGBT，产生的位移电流更大。

电容比率： SiC器件的Cgd与输入电容Ciss的比率虽然通常较小，但在极高dv/dt下仍足以产生危险的电压尖峰。

3.2 换流回路中的电压过冲与振荡

如前所述，Vovershoot=Lσ⋅di/dt。SiC器件的di/dt极高，且没有IGBT的拖尾电流提供的“自然缓冲”，导致关断时的电压尖峰更为剧烈。

此外，寄生电感（Lσ）与器件输出电容（Coss）构成LC谐振回路。在快速开关激发下，会产生高频振荡（Ringing）。这种振荡不仅增加了电压应力，还会向外辐射高频电磁波，导致严重的EMI问题。

3.3 电磁干扰（EMI）的频谱搬移

SiC的高频开关特性将EMI噪声的能量分布推向了更高频段（10 MHz - 300 MHz）。

共模噪声（CM Noise）： 由高dv/dt驱动，通过散热器电容耦合到地。SiC的dv/dt是IGBT的5-10倍，导致CM噪声电流大幅增加，可能干扰低压控制电路或传感器。

差模噪声（DM Noise）： 与di/dt和大纹波电流相关，需通过优化母线电容和滤波设计来抑制。

第四章应对挑战：先进封装技术与低电感设计

为了释放SiC的潜能并解决上述电磁挑战，封装技术必须进行革命性的升级。基本半导体的工业模块展示了这一领域的关键技术路线。

4.1 Si3N4 AMB基板：可靠性与热性能的基石

传统的Al2O3（氧化铝）DBC（Direct Bonded Copper）基板在SiC的高温、高功率循环应力下容易发生铜层剥离。基本半导体在其模块中采用了高性能的氮化硅（Si3N4）AMB（Active Metal Brazing，活性金属钎焊）基板。

4.1.1 机械强度的飞跃

Si3N4陶瓷的抗弯强度高达700 N/mm2，断裂韧性达6.0 MPam，远超Al2O3（450 N/mm2）和AlN（350 N/mm2）。这种高强度使得基板能够承受极端的热机械应力，防止裂纹扩展 5。

4.1.2 极佳的热循环寿命

实验数据显示，在经历1000次以上的冷热冲击循环后，Al2O3和AlN基板通常会出现铜箔分层现象，而Si3N4 AMB基板仍能保持良好的结合强度。这对于SiC模块在电动汽车、风电等恶劣环境下的长期可靠性至关重要。

4.1.3 热阻优化

虽然Si3N4的热导率（~90 W/mK）低于AlN（~170 W/mK），但由于其极高的机械强度，可以将陶瓷层做得更薄（典型厚度360um，而AlN通常需630um）。这种厚度的减小有效补偿了热导率的差异，使得Si3N4 AMB基板的总体热阻与AlN相当，同时兼具了高可靠性。

4.2 低电感封装设计

为了抑制电压过冲，必须从物理结构上减小换流回路的包围面积。

4.2.1 内部布局优化

基本半导体的模块采用了“低杂散电感设计”（Low inductance design）。这通常涉及：

叠层母排结构（Laminated Busbar）： 在模块内部实现DC+和DC-端子的叠层布置，利用互感抵消原理（Mutual Inductance Cancellation）降低回路电感。

多芯片并联布局： 优化芯片布局以实现电流的对称流动，避免局部环流和振荡。

4.2.2 3D封装与无引线互连

行业趋势（如Pcore系列采用的技术）指向取消传统的引线键合（Wire Bonding），转而采用DLB（Direct Lead Bonding）、铜柱互连或柔性PCB互连。这些技术能将寄生电感从传统的10-20nH降低到2-5nH甚至更低。

第五章驱动与控制解决方案：化解米勒效应

硬件封装的优化降低了寄生参数，而先进的驱动技术则是主动抑制干扰的防线。针对SiC MOSFET易发生寄生导通的痛点，基本半导体提出了明确的驱动方案。

5.1 有源米勒钳位（Active Miller Clamp）的必要性

基本半导体的技术文档明确指出： “驱动SiC MOSFET使用米勒钳位功能的必要性” 。

工作原理

有源米勒钳位电路在MOSFET关断过程中进行监测。当栅极电压降至特定阈值（例如2V）以下时，驱动芯片内部的一个低阻抗MOSFET导通，将栅极直接短接到源极（或负电源轨）。

这提供了一条极低阻抗的旁路，使得由米勒电容（Cgd）产生的位移电流（IMiller）直接流入源极，而不再流经栅极驱动电阻（Rg）。根据 VGS=IMiller⋅Rpath，旁路电阻趋近于零，从而将感应电压VGS钳制在安全范围内（远低于VGS(th)），彻底杜绝寄生导通。

5.2 栅极驱动电压的优化

基本半导体推荐的驱动电压为 +18V / -5V 。

+18V： 充分开启通道，降低RDS(on)，减少导通损耗。

-5V： 提供关断时的安全裕量。由于SiC的高温阈值电压低至1.85V，0V关断极不安全。-5V偏置将关断电压拉低，使得即使有几伏的米勒感应电压，总的VGS仍低于阈值，防止误导通。
