1 项目背景
xx 新能源龙头企业，为全面贯彻高质量发展要求，坚定工业强省战略，推动制造业数字化转型为路径，以产业科技创新为动力，促进产业链群融合互动发展，加快推进新型工业化建设。
2 项目需求及现场调研
采集设备工艺参数，打造数字孪生 3D 可视化平台，实时展示车间实况。
工厂情况：
窑炉

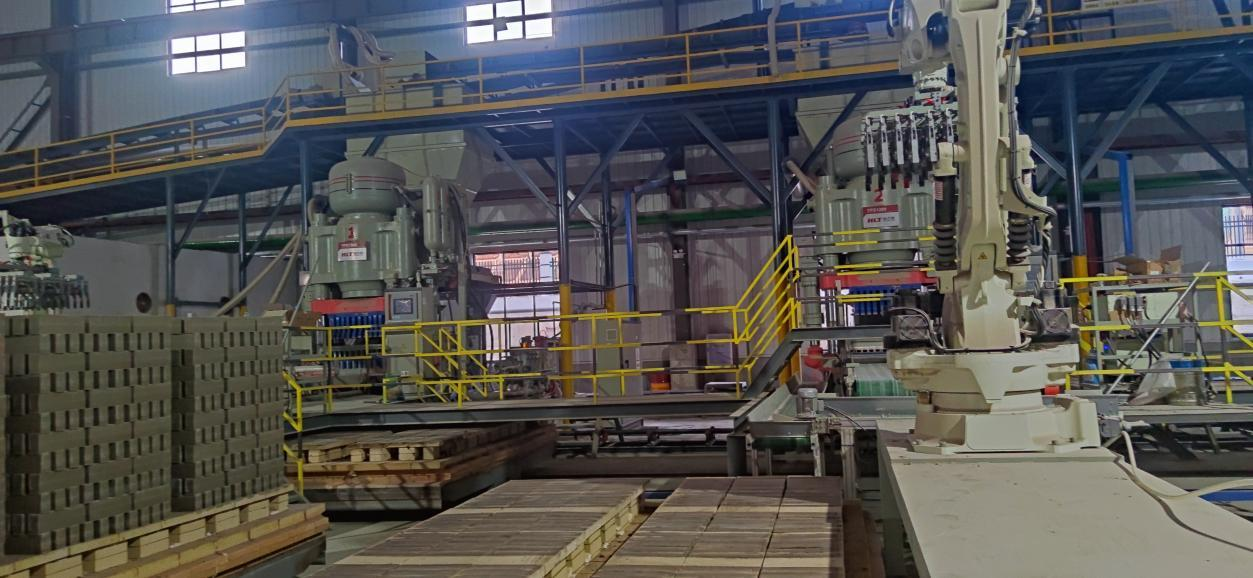

压机 三合一搅拌设备

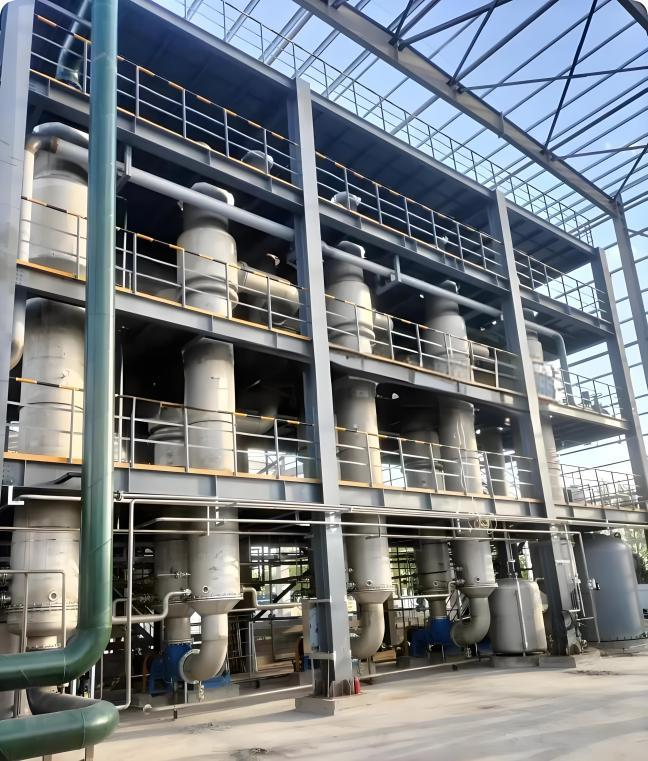

MVR蒸汽锅炉
数采设备清单：
| 设备信息 | ||||||
| 序号 | 设备名称 | 系统类型 | 品牌/厂家 | 型号 | 可用通讯接口 | 是否需开通授权 |
| 1 | 窑炉 | PC | 其他 | PC | RJ45 | 否 |
| 2 | MVR | PLC | 西门子 | s7-1500 | RJ45 | 否 |
| 3 | 三合一 | PLC | 西门子 | s7-1200 | RJ45 | 否 |
| 4 | 压机 | PLC | 西门子 | s7-300 | RS232 | 否 |
3 数采架构
通过智能网关将窑炉、压机、MVR、三合一 4 种设备的数据采集到中心服务器，存入到 MySQL 数据库，再通过 3D 数字孪生平台将数据进行展示。
4 现场实施

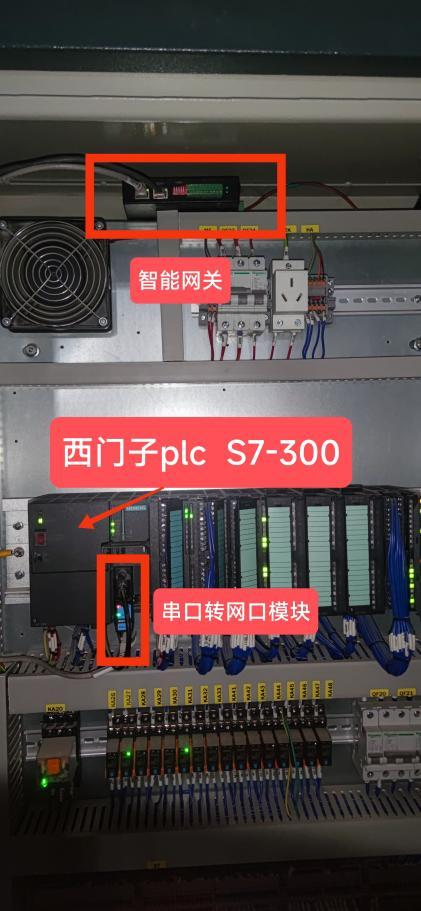

压机：控制器西门子 S7-300，自带串口通信，加装串口转网口模块，通过网线连接到智能网关，实现数据采集。

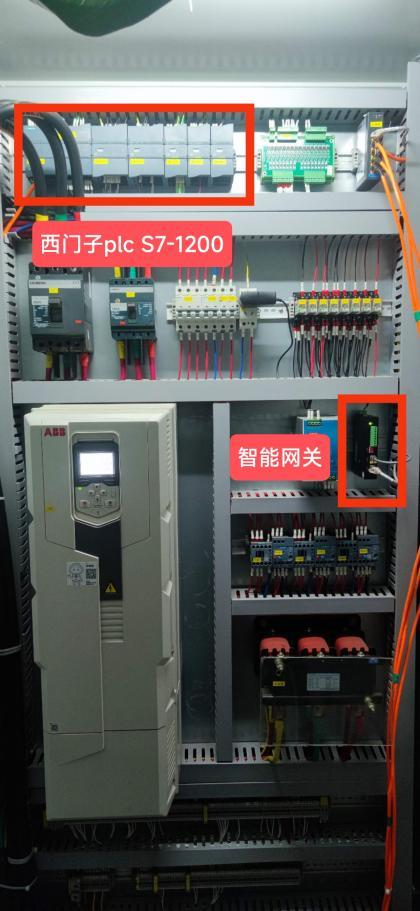

三合一搅拌设备：控制器西门子 S7-1200，通过控制柜内的交换机直接访问PLC，实现采集数据。

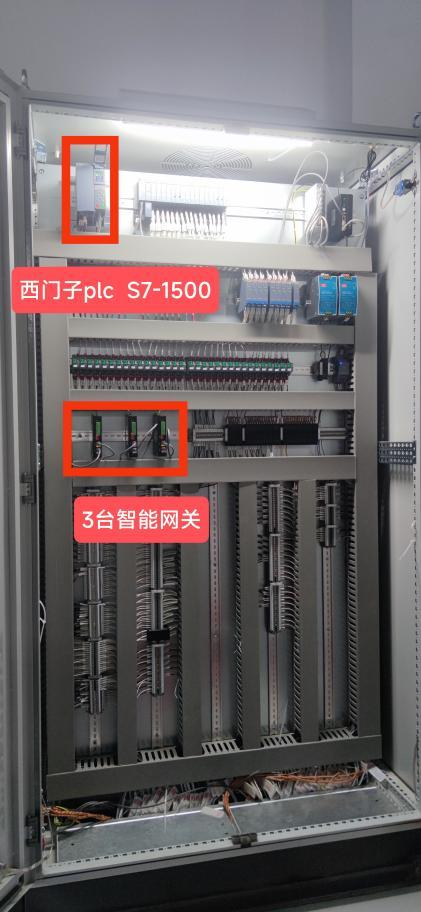

MVR 蒸汽锅炉：控制器西门子 S7-1500，通过控制柜内的交换机直接访问 PLC，实现采集数据。
窑炉：控制器工控机，通过软件协议对接到智能网关，实现数据采集。
压机
三合一搅拌设备
MVR 蒸汽锅炉
5 数据采集、存储及展示

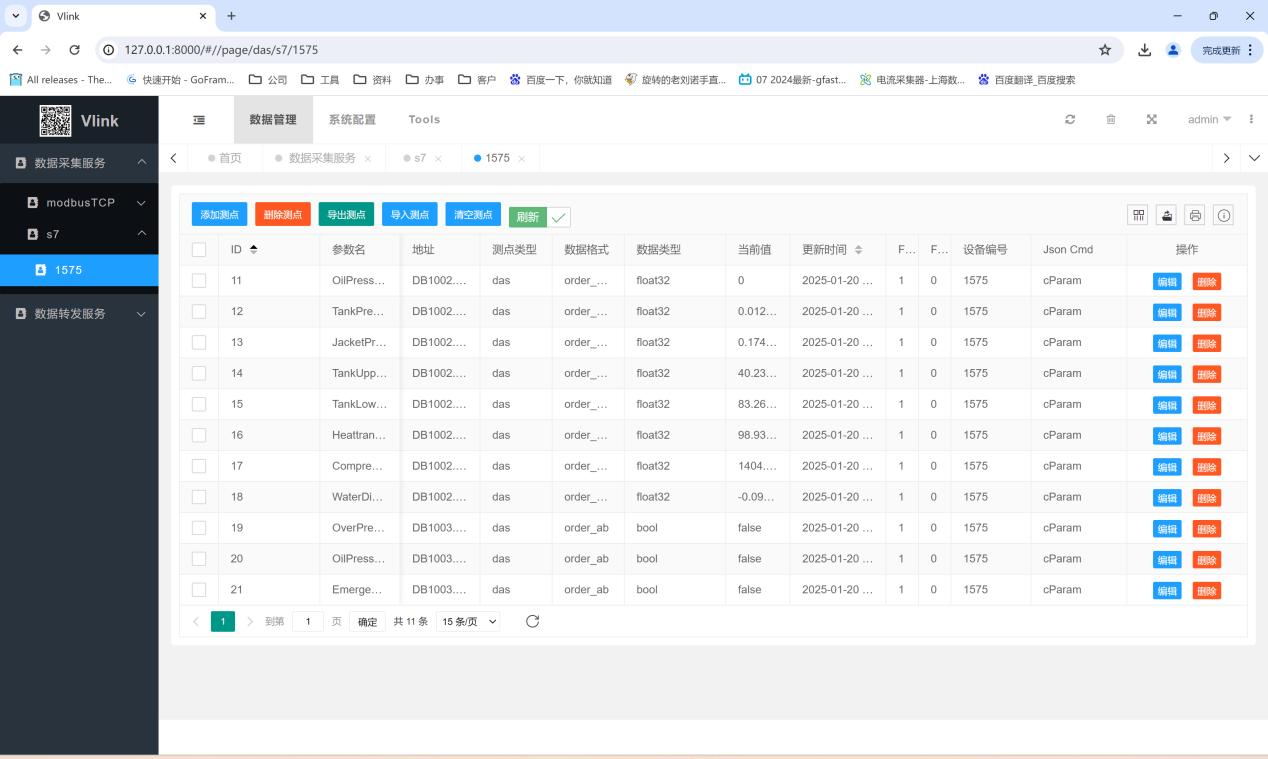

网关采集 PLC 数据

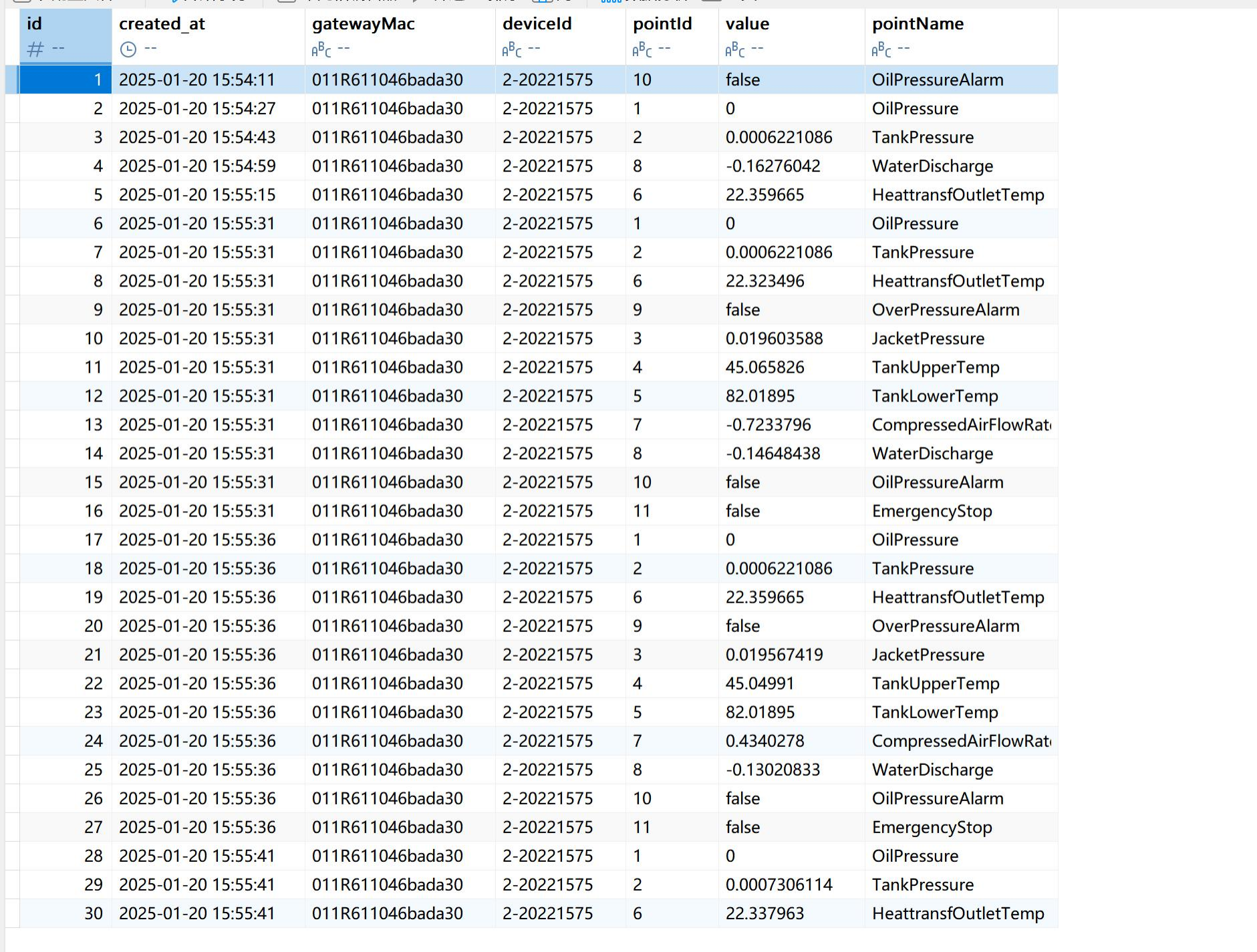

将数据写入到 MySQL 数据库

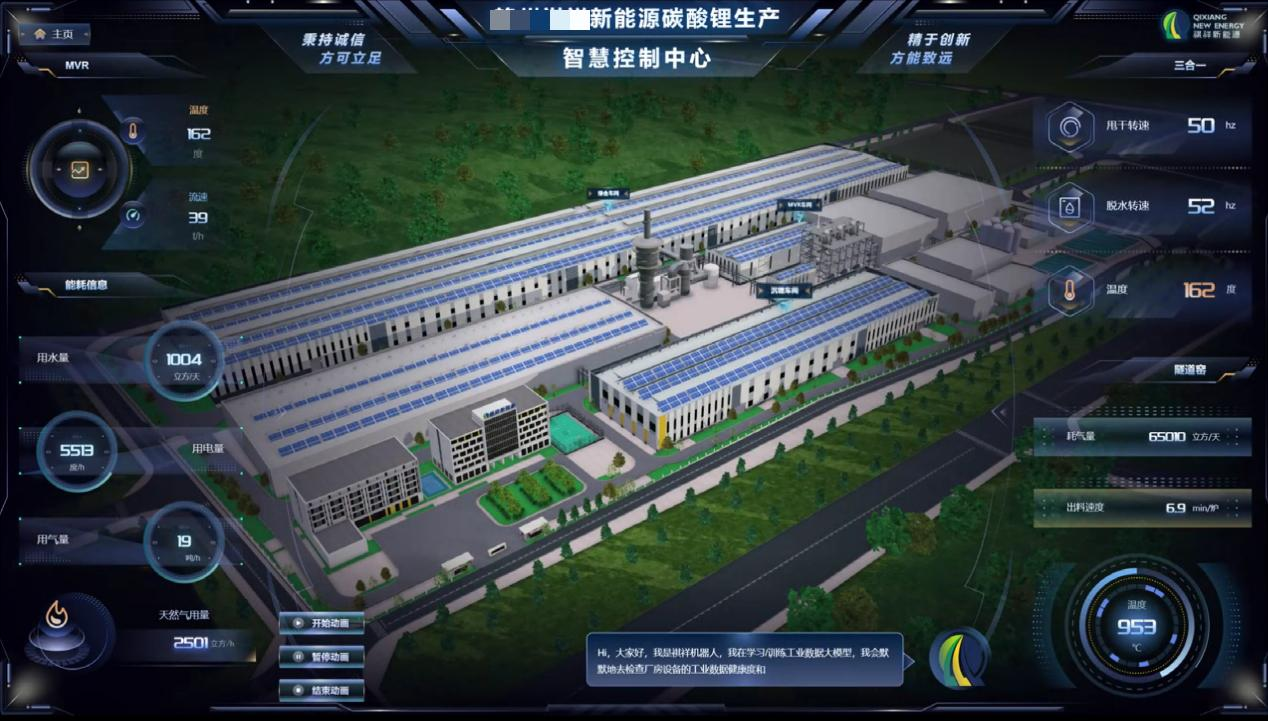

3D 大屏系统展示数据
6 设备机联情况
| 设备信息 | |||||||
| 序号 | 设备名称 | 系统类型 | 品牌/厂家 | 型号 | 可用通讯接口 | 采集方式 | 是否已机联 |
| 1 | 窑炉 | PC | 其他 | PC | RJ45 | 有线 | 是 |
| 2 | MVR | PLC | 西门子 | s7-1500 | RJ45 | 有线 | 是 |
| 3 | 三合一 | PLC | 西门子 | s7-1200 | RJ45 | 有线 | 是 |
| 4 | 压机 | PLC | 西门子 | s7-300 | RS232 | 有线 | 是 |
审核编辑 黄宇
